Madeła Władysław

Rysunek do projektu K.Kiersnowskiej w Wacława Michalskiego w Orłowie

Opis szczegółowy:

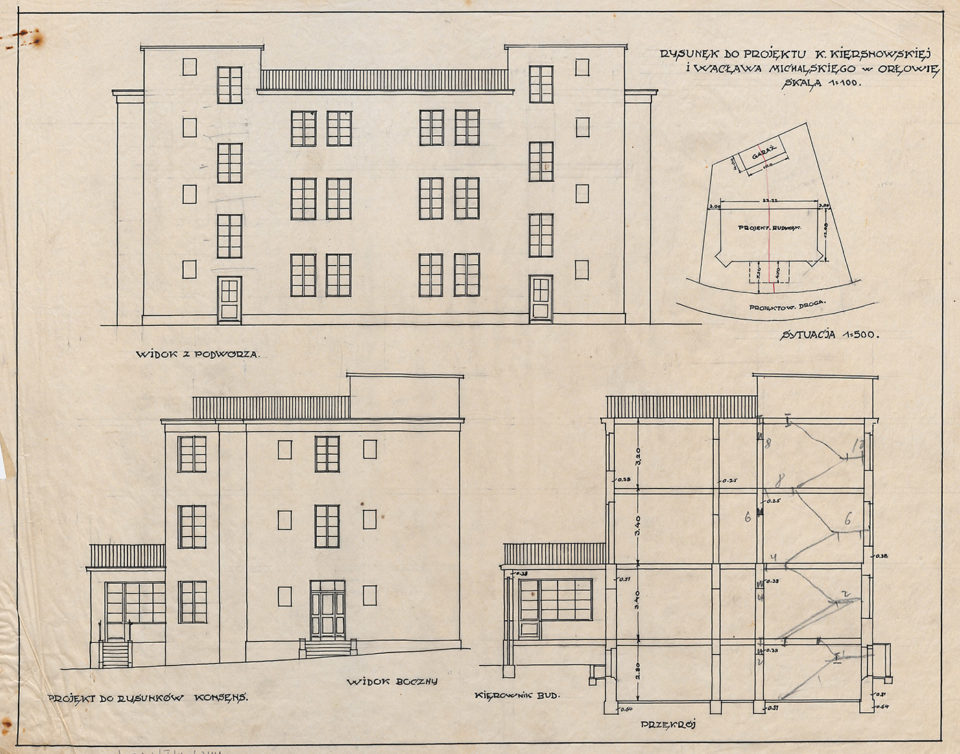

Rysunek do projektu K. Kiersnowskiej i Wacława Michalskiego w Orłowie. Autorem projektu Władysław Madeła. Na planszy trzy rysunki w skali 1:100, oraz plan sytuacyjny w skali 1:500. Od lewej: Widok z podwórza, sytuacja; pod spodem: widok boczny, przekrój. Budynek trzykondygnacyjny z poddaszem. Elewacja o prostym układzie, symetryczna względem środka. Klatki schodowe wyniesione ponad poziom dachu, w prostopadłościennej formie. Na przekroju widoczne odręczne notatki ołówkiem, wyznaczające biegi schodowe. Obiekt usytuowany tuż przy łuku nowo projektowanej drogi.

Dodatkowe dane:

Obiekt należy do kolekcji:

Plany z pracowni Władysława Madeły

Kategorie obiektu:

Architektura

Okres:

1920-1929

Technika:

tusz

Rodzaj/typ:

Plan

Autor: Madeła Władysław

Data: 1920-1927

Sygnatura: MMG/HM/I/4658/57

Wymiary: 34,5 x 43 cm

Tworzywo: kalka techniczna

Licencja: CC BY-NC-ND 3.0 PL
