Madeła Władysław

Fundamenty pod budowę suszarni dla cegielni p. inż. B. Nowackiego w Gdyni

Detailed description:

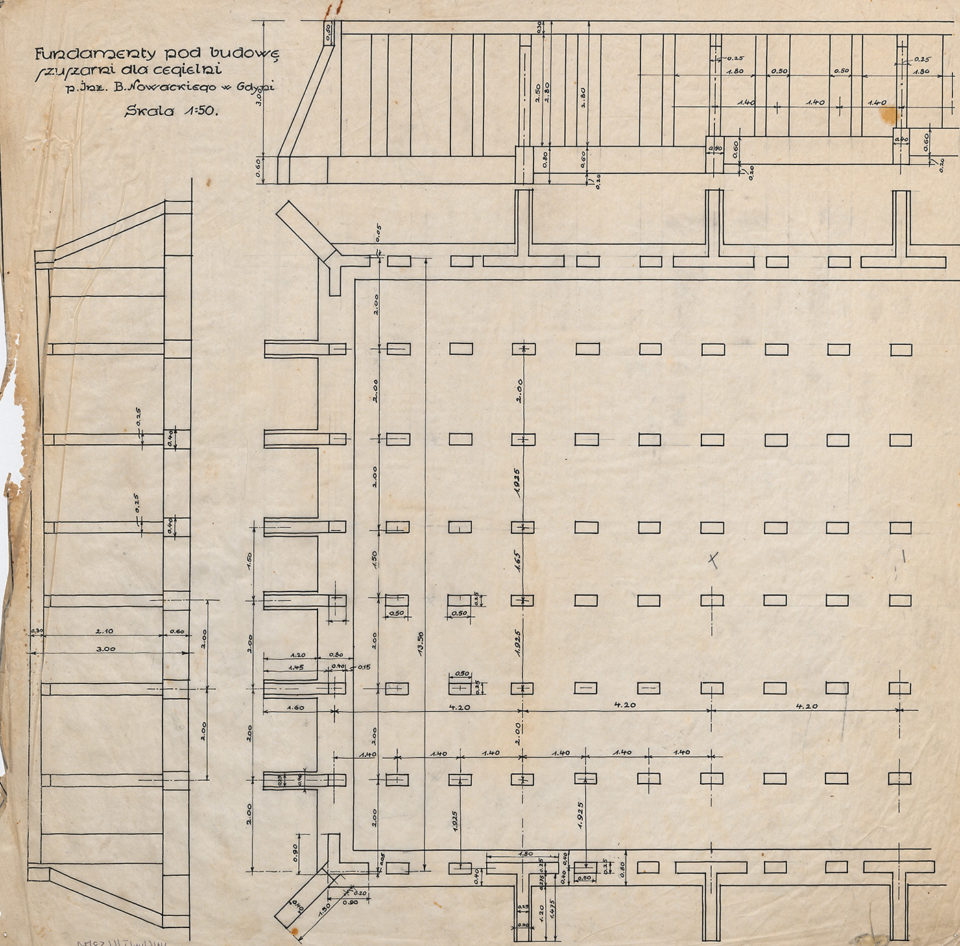

Rysunek fundamentów pod budowę suszarni dla cegielni P. inż. B. Nowackiego w Gdyni. Autorem projektu Władysław Madeła. Na środku planszy rzut fundamentów, po lewej oraz powyżej odniesione odpowiednie przekroje. Wszystko w skali 1:50. Fundamenty w postaci prostych oraz schodkowych ław oraz zewnętrznych przypór. Na rysunku dokładne wymiary i rozstaw poszczególnych elementów.

Additional information:

Object belongs to the collection:

Plany z pracowni Władysława Madeły

Object categories:

Architecture

Period:

1920-1929

Technique:

Ink

Kind/type:

Plan

Author: Madeła Władysław

Date: 1920-1929

Signature: MMG/HM/I/4658/71

Measurements: 42 x 42,5 cm

Material: kalka techniczna

License: CC BY-NC-ND 3.0 PL
