Madeła Władysław

Projekt na budowę chlewa dla rolnika pana Jana Treppnera w Wybudowaniu -Chylonia

Opis szczegółowy:

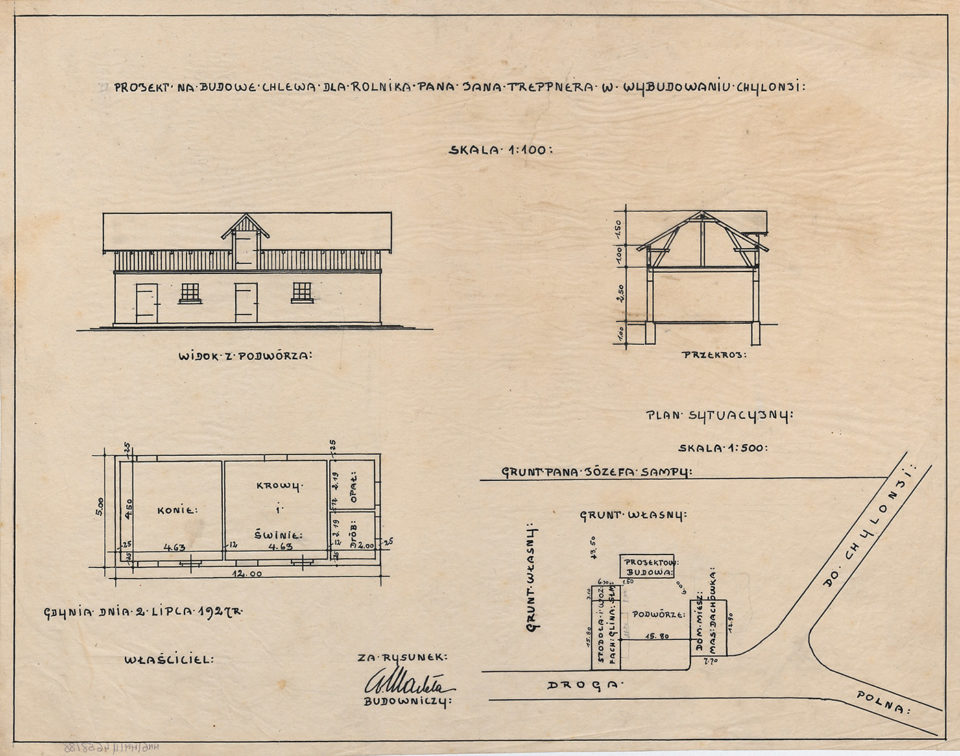

Rysunek projektu na budowę chlewa dla rolnika, Pana Jana Treppnera w wybudowaniu Chylonii. Autorem projektu Władysław Madeła. Na planszy trzy rysunki w skali 1:100. Od lewej: elewacja frontowa, przekrój; poniżej rzut przyziemia. A także plan sytuacyjny w skali 1:500. Budynek paterowy z poddaszem. Dach dwuspadowy z jedną lukarną w centrum, mieszczącą drzwi na poddasze. Plan prostokątny. Wewnątrz podział na dwa duże pomieszczenia dla zwierząt oraz dwa mniejsze na opał i drób. Wszystko dostępne z zewnątrz. Obiekt usytuowany w głębi działki, zamykający podwórze od zaplecza, równoległy do drogi. W lewym, dolnym rogu napis: „ Gdynia dnia 2 lipca 1927r.” obok podpis autora.

Dodatkowe dane:

Obiekt należy do kolekcji:

Plany z pracowni Władysława Madeły

Kategorie obiektu:

Architektura

Okres:

1920-1929

Technika:

tusz

Rodzaj/typ:

Plan

Autor: Madeła Władysław

Data: 02.07.1927

Sygnatura: MMG/HM/I/4658/88

Wymiary: 34 x 43,8 cm

Tworzywo: kalka techniczna

Licencja: CC BY-NC-ND 3.0 PL
